K4-X 四工序+推料裝置

點擊次數：32912 次

 K4-X 四工序+推料裝置

適用行業：板式家具、全屋定制、吸塑門板、桌椅門窗

1.      功能：四個6KW主軸+推料裝置，適用于板式家具高效開料、打孔、開槽、銑型加工;

2.      結構：高強度厚壁方管焊接機身，退火時效去應力噴砂處理，結構穩定，精度保證;

3.      配件：配件均采用世界知名品牌，臺灣導軌絲杠/德國斜齒條/日本減速機;

4.      精度：機身采用五面體一次裝夾加工而成，精密檢測裝置，保證定位及運行精度;

5.      高速：大功率伺服電機，高扭矩，高動能，更平穩;

6.      臺面：雙層六分區PVC真空臺面設計，結構堅固不變形，具有瞬間吸附，瞬間釋放的功能;

7.      推料裝置：簡捷高效，推料同時二次吸塵，確保臺面無粉塵;

一、主要配置及技術參數表：



X/Y軸行程	1300*2500mm
Z軸行程	200mm
最大空運行速度	85m/min
最大加工速度	25m/min
主軸功率	6.0KW*4
主軸轉速	6000-18000r/min
加工精度	±0.05mm
重復定位精度	±0.05mm
最大刀具夾持柄徑	φ12.7mm
工作電壓	AC380V/50Hz
操作系統	新代6MA控制系統
加工指令	G代碼
驅動系統	重型伺服驅動系統
變頻器	德國博世
自動推料功能	標配二次除塵自動推料
設備架構	經噴砂，去應力退火處理，五面體一次加工成型，重型加工中心機身
X/Y/Z結構	X/Y導軌齒條，Z導軌絲杠
齒輪齒條	德國亨利安M2合金硬齒面斜齒條+斜齒輪
導軌絲杠	臺灣上銀35方軌+臺灣TBI  3210滾珠絲杠
臺面結構	雙層多點真空吸附
減速機構	日本新寶減速機
真空系統	UPVC真空管路+進口真空軟管
電力線纜	高柔高速屏蔽線纜，防干擾防折損動力線、信號線、油路、氣路、分項排布
潤滑系統	日本河谷微電腦潤滑控制，定時定量自動加油
安全系統	超程保護/急停保護/極限限位/空壓報警
標準件	傳動件全部采用12.9級高強螺絲固定
配套附件	高品質7.5KW真空泵

二、設備細節介紹:

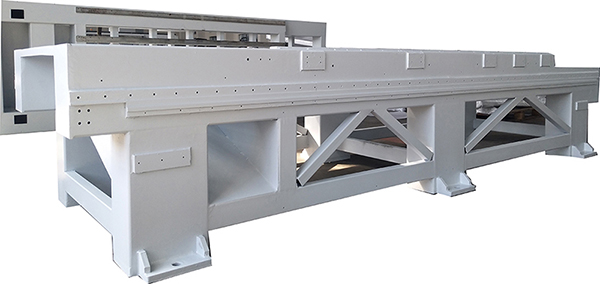

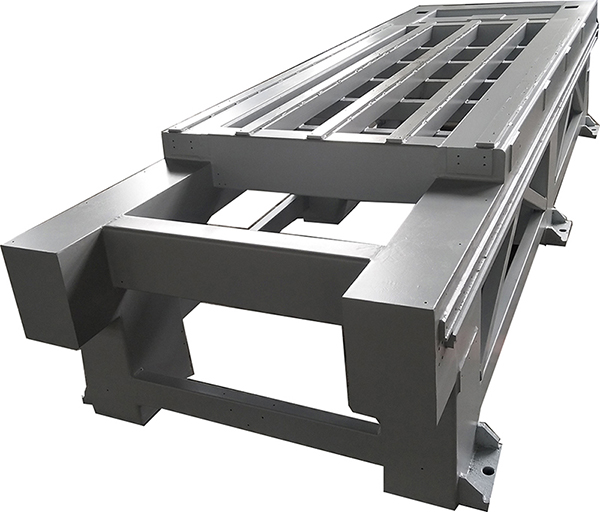

◆六根立腿和拉大框方管為壁厚10mm，截面200*300厚壁大方管焊接，拉撐為100*200方管，臺面為60*80方管橫豎交叉雙層鋪滿臺面，立腿與大框使用斜撐加固，結構穩定，變形小。導軌面齒條面鋼帶厚度為25mm，床身重達1300KG，真正的重型加工中心床身。

◆床身長度4米，可以直接對接上料平臺及出料皮帶機。

◆床身是機床質量的基礎，工友數控開料機床身焊接后全部經去應力退火處理，消除焊接應力，保證使用多年后不會變形。

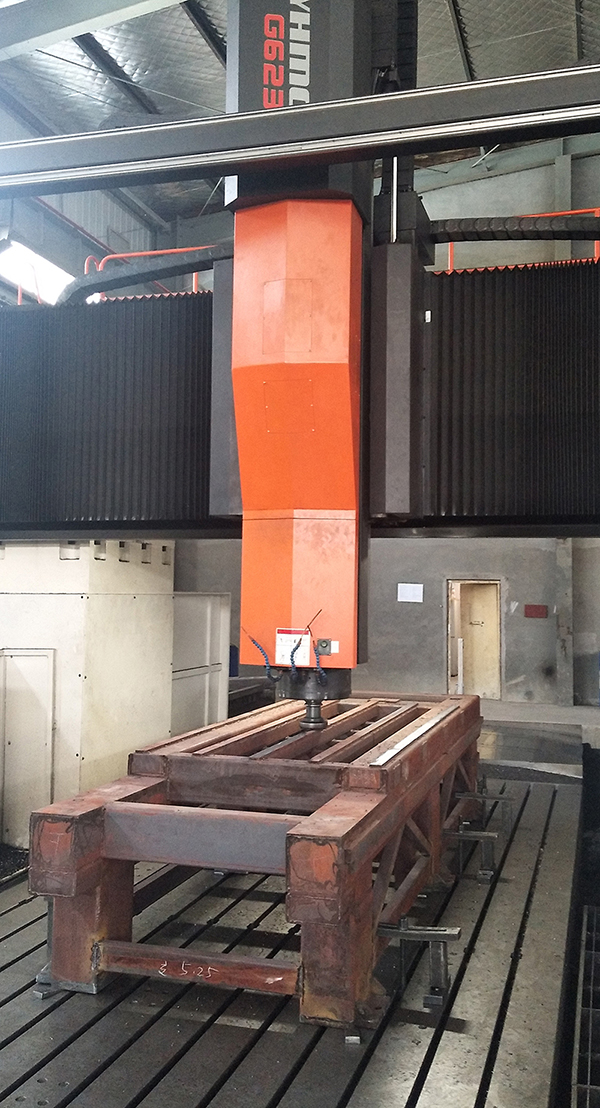

◆床身的導軌齒條等所有加工面，采用大型數控龍門CNC一次成型加工，保證了裝配精度，增加了導軌滑塊的使用壽命，運行平穩。

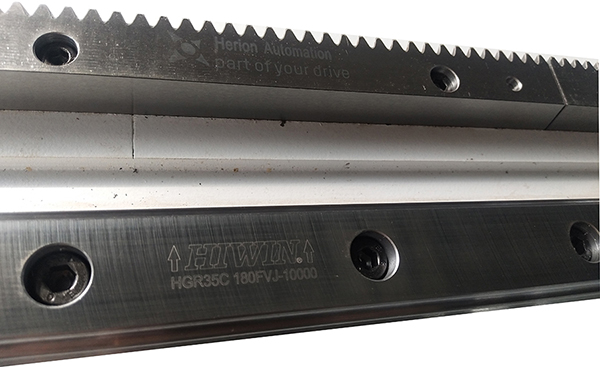

◆Y軸采用臺灣上銀35mm直線導軌，德國亨利安2模研磨級C6精度斜齒條，壽命與質量得到國際認可。

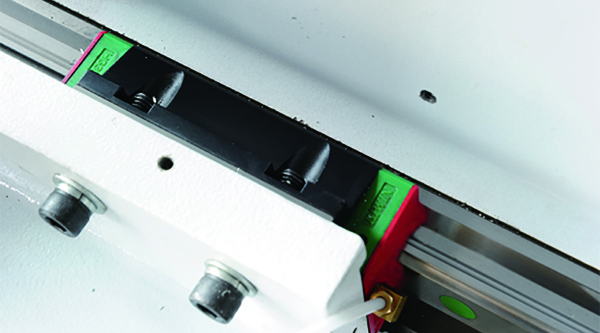

◆Y軸采用四個臺灣上銀HGW35H加長重型滑塊，其他開料機廠家大多數使用30普通滑塊，更甚者使用25滑塊。

◆每根導軌安裝時，均使用大理石平尺及千分表找正，確保每根導軌的裝配直線度不超過0.05mm/4000mm。

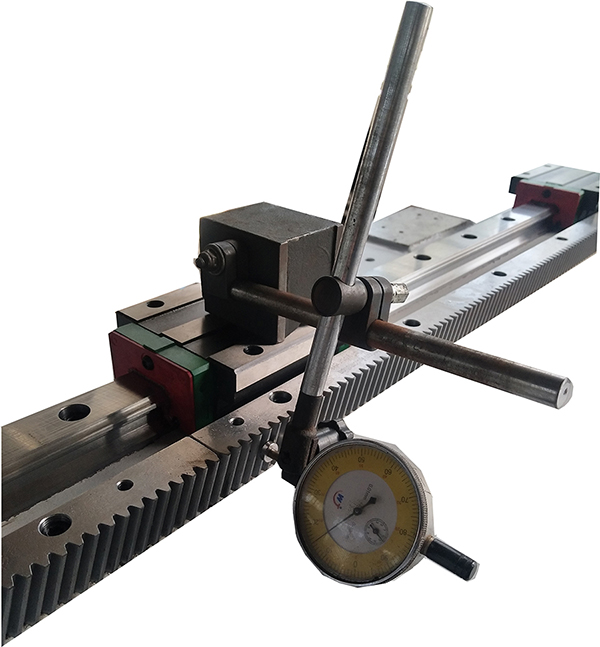

◆齒條安裝時，均采用千分表檢測齒條面與導軌的平行度，每臺機床做好詳細精度檢驗記錄。

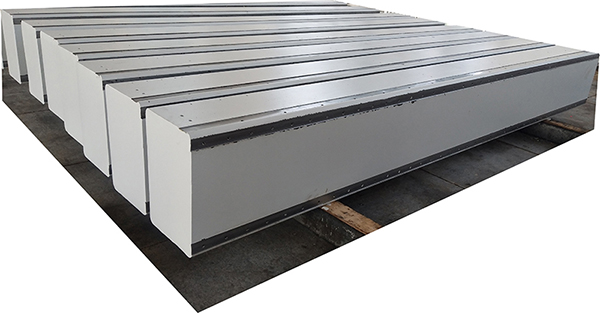

◆橫梁采用厚壁10*200*300大方管，經時效升溫580度自然降溫去應力，采用五面加工中心一次成型加工，保證導軌面齒條面，立柱安裝面的形位公差，然后用側銑頭打孔攻絲一次合成，從而保證裝配精度。

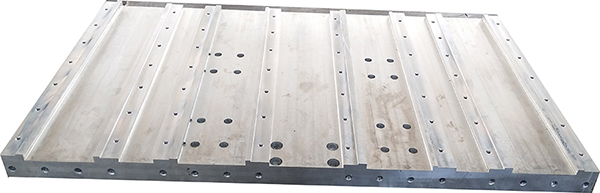

◆Z軸升降滑板，采用45mm厚6061硅鎂合金鋁板材，立式加工中心一次裝夾完成導軌面及氣缸板安裝面的加工，保證工件精度。

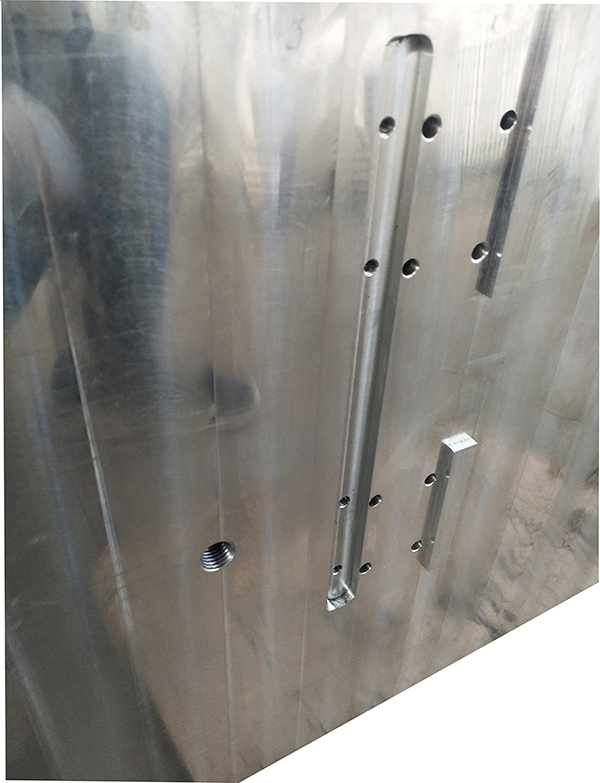

◆Z軸升降滑板背面加工出滑塊定位凸臺及滑塊壓緊溝槽，保證滑塊安裝后與導軌的平行度。

◆每根導軌安裝時均打表檢測導軌的平行度。

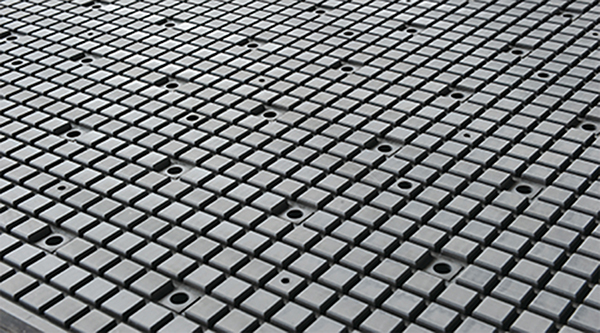

◆進口ABS板材6分區24孔雙層真空臺面，主吸塵管路為50直徑鋼絲管，真空泵孔徑為75,臺面128小孔多點吸附，多槽設計，吸附均勻，瞬間吸附，瞬間釋放，保證小料不跑板，密度板螺絲固定到臺面。

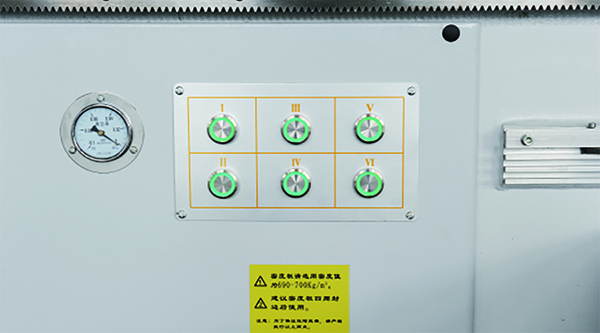

◆采用6個電動球閥，單獨控制某一獨立區域，適應不同規格的板材，只要一鍵便可輕松吸牢。

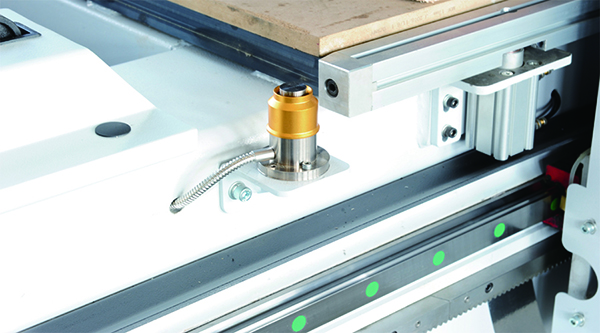

◆自動對刀裝置精度為2絲以內，方便對刀，簡單易用。

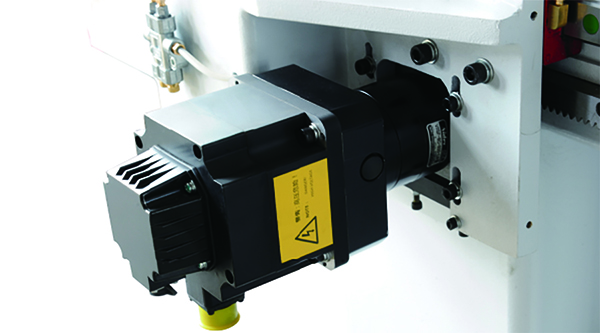

◆進口日本新寶減速機與電機直連，扭力大，精度高。

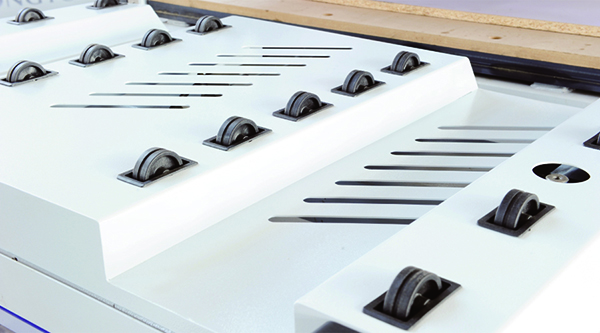

◆上料滾輪裝置，減小板材與臺面的摩擦，保護板材表面。

◆德國博世變頻器，國際品牌，一流品質，穩定可靠

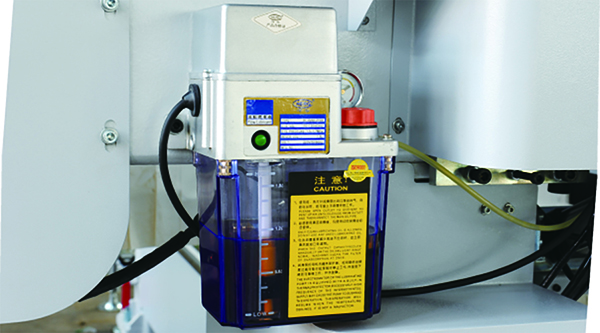

◆采用日本河谷注油系統，主動控制油量，保證導軌充分潤滑，減少浪費，保證機床導軌的使用壽命。

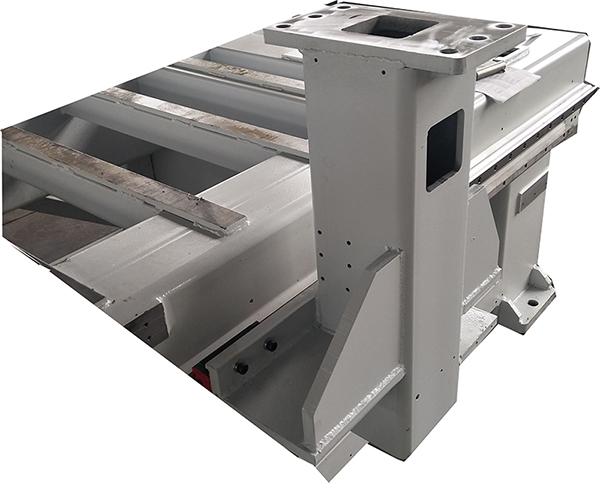

◆加強型立柱大跨度設計，保障設備高速運行的平穩性。

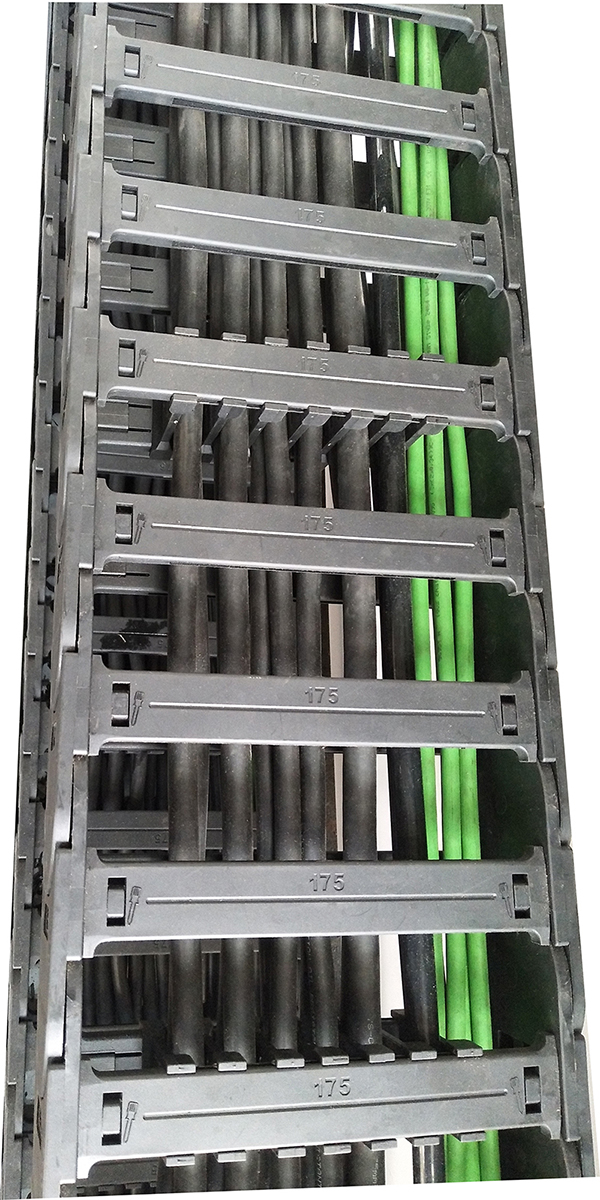

◆進口高柔高速屏蔽線纜，防干擾防折損，動力線、信號線、油路、氣路、分項排布。

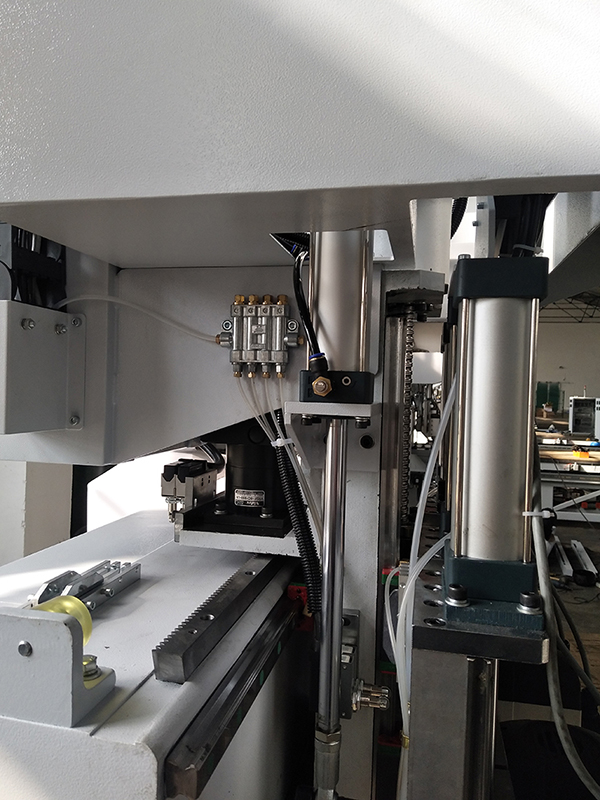

◆平衡氣缸設計，平衡電機負荷，增加機器壽命，增加設備精度。

◆自動推料裝置，大幅提高工效，推料同時二次吸塵，確保臺面無粉塵。

◆新代6MA控制系統，配備四個進風，四個出風算熱風扇，為整機24小時不間斷工作保駕護航。

◆ 可折疊警示燈，避免運輸過程中磕碰。

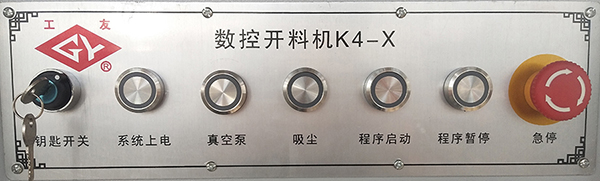

◆ 標配鑰匙開關，外接啟動、停止按鈕，保護系統按鍵，維修方便。

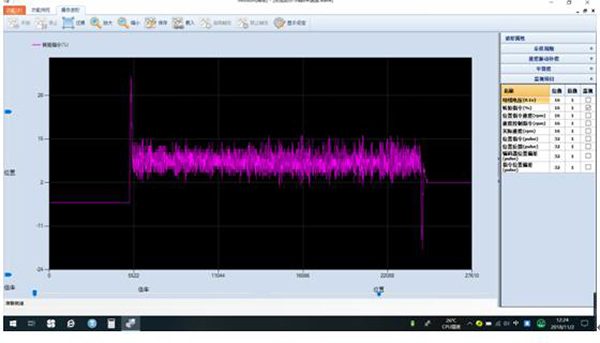

◆每臺機器出廠前都經過嚴格的三軸波形測試，所有參數必須達到設計要求。波形文件存檔記錄，便于售后服務。

三、客戶在設備到廠之前的準備：

1、設備環境要求

①確認設備到位的指定地點，一般建議混凝土地面；

②確認車間電源、氣源、插座的準備情況；

③存放溫度一般建議0-45度，相對濕度40%-80%；

④無危險品，例如：易燃、易爆、強腐蝕性氣體等；

2、設備對人員要求

①操作員：有一定的工作經驗，有簡單電腦操作經驗；

            ②設備維護人員：能熟練操作常用電腦系統，最好有一定的電氣及CAD軟件基礎。
